        H64Y,H64H高壓對焊止回閥

        您的位置:閥門 - 止回閥 - H64Y,H64H高壓對焊止回閥 更新時間:2024-11-01 08:11:00

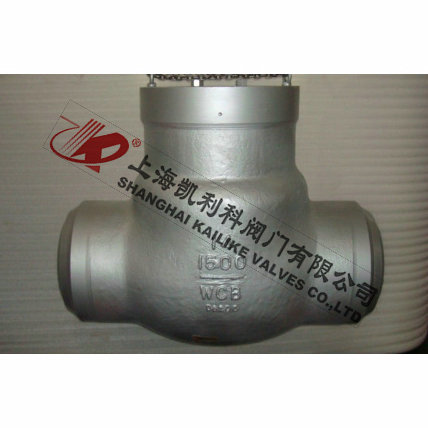

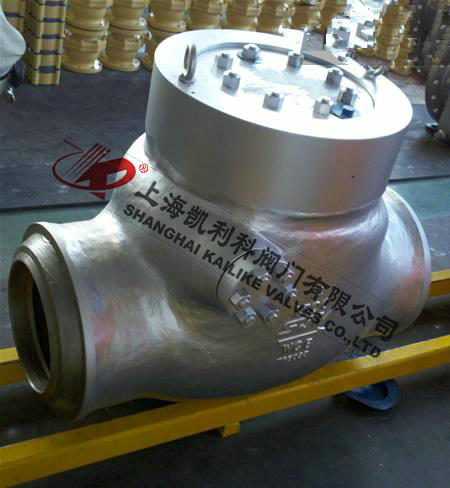

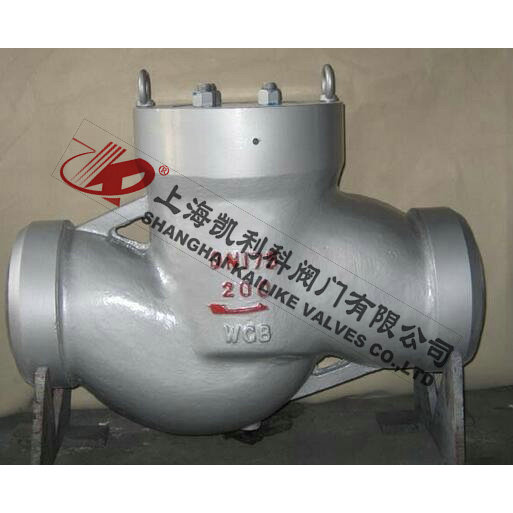

        H64Y,H64H高壓對焊止回閥
        • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
        • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
        • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
          導讀:H64Y、H64H高壓對焊止回閥支管兩端為焊結結構,焊結坡口可按標準或用戶要求制作,適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、...

        • 產品描述
        • 在線詢價
        • 技術咨詢
        H64Y,H64H高壓對焊止回閥H64Y,H64H高壓對焊止回閥

        H64Y、H64H高壓對焊止回閥支管兩端為焊結結構,焊結坡口可按標準或用戶要求制作,適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。

        產品名稱: 高壓對焊止回閥 產品型號: H64Y、H64H
        公稱通徑: DN10~DN700 結構形式: 旋啟式、升降式
        公稱壓力: 16.0MPa~25.0MPa~32.0MPa 連接方式: 焊接、法蘭
        適用溫度: -29ºC~+550ºC 驅動方式: 介質推動
        閥體材質: 鑄鋼、鉻鉬釩鋼、不銹鋼 標準: 國標GB、德國DIN、美國API、ANSI
        適用介質: 水、油、蒸汽 生產廠家: 上海凱利科閥門有限公司

        產品說明

        H64Y、H64H高壓對焊止回閥支管兩端為焊結結構,焊結坡口可按標準或用戶要求制作,適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型;另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的,在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式,在高溫高壓工況下具有良好的密封性能。

        執行標準

        1.設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
        2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
        3、壓力-溫度等級按E101、JB/T3595  API598 GB9131 標準規定。
        4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25標準規定或按用戶配管尺寸要求。

        性能規范

        公稱壓力PN(MPa) 試驗壓力Ps(MPa) 工作壓力 工作溫度(度) 適用介質
        強度 密封(液) P54 P55 P57
        10.0 15.0 11.0       ≤425 水、蒸氣、油品
        16.0 24.0 17.6
        20.0 30.0 22.0
        25.0 37.5 27.5
        32.0 48.0 36.0
        P5410 30.0 22.0 10     ≤540 蒸汽
        P5414 37.5 27.5 14
        P5417 48.0 36.0 17
        P5510 37.5 27.5   10   ≤550
        P5514 48.0 36.0   14
        P5517 53.0 39.0   17
        P5710 48.0 36.0     10 ≤570
        P5714 55.0 40.0     14
        P5717 60.0 44.0     17

        主要零件材料

        零件材料 材料牌號
        閥體 WCB WC1 WC6 WC9
        閥座 25 15CrMoA 12Cr1MoVA
        閥瓣 WCB WC1 WC6 WC9
        搖桿 WCB WC1 WC6 WC9
        閥蓋 25 15CrMoA 12Cr1MoVA
        密封環 1Cr17Ni2 20CrMo1VA
        密封環 S軟鋼(增強柔性石墨) S軟鋼 F軟鋼

        外形結構圖



        主要外形尺寸美標1500Lb 、國標25.0MPa

        公稱通徑PNS(in.) 主要外形尺寸和連接尺寸
        d L H
        2 1/2 56 254 282
        3 64 325 300
        4 84 406 350
        5 100 483 425
        6 126 559 400
        8 158 711 490
        10 200 864 540
        12 250 991 650
        14 280 1067 710

        主要外形尺寸美標2000Lb 、國標32.0MPa

        公稱通徑PNS(in.) 主要外形尺寸和連接尺寸
        d L H
        2 1/2 50 330 240
        3 60 368 305
        4 80 457 315
        5 96 533 409
        6 118 610 465
        8 147 762 528
        10 180 914 613
        12 222 1041 680
        14 254 1118 745

        主要外形尺寸美標2500Lb 、國標42.0MPa

        公稱通徑PNS(in.) 主要外形尺寸和連接尺寸
        d L H
        3 54 368 297
        4 70 457 385
        5 86 533 410
        6 104 610 455
        8 130 762 557
        10 162 914 615
        12 210 1041 715
        14 234 1118 790
        16 264 1245 815
        18 304 1397 815


        聲明:【H64Y,H64H高壓對焊止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的H64Y,H64H高壓對焊止回閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

        ?
